PLM支持“圖紙驅動”的設計研發模式，對市面上常見的二三維機械設計CAD、電路設計EDA提供深度集成的接口和工具。支持集成的三維CAD包括Pro/E、UG、Solidworks、SOLIDEGE、CATIA等，二維CAD包括AutoCAD、中望、浩辰、CAXA等主流CAD軟件。其中Solidworks是我們許多客戶在使用的設計軟件，今天就來講解下關于Solidworks集成需要制定的規范。

講解要點：

第一：接口安裝

首先，設計工程師需要在Solidworks軟件上面安裝接口，并且使用與接口相對應版本的Solidworks（以下版本只作演示參考）

第二：使用相同的Solidworks版本和圖紙模板

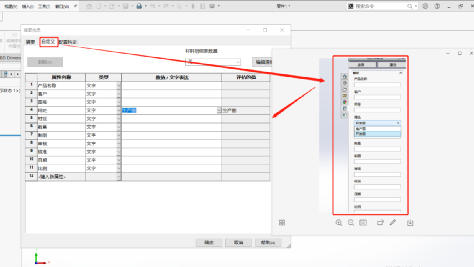

設計圖紙模板需要統一，圖紙模板屬性固定化（模板主要應用于零件圖紙與裝配圖紙）在確定統一使用的Solidworks版本后，建立對應的Solidworks零件圖紙模板與裝配圖紙模板，模板里面對圖紙屬性進行固定化，圖紙里面的屬性可參考如下圖：

在PLM系統上搭建物料分類，建立與ERP一致的編碼規則，實現在該BOM基礎上，對無編碼物料新增編碼。

以下有兩個方案，可在PLM系統上面建立與ERP保持一致的編碼規則：

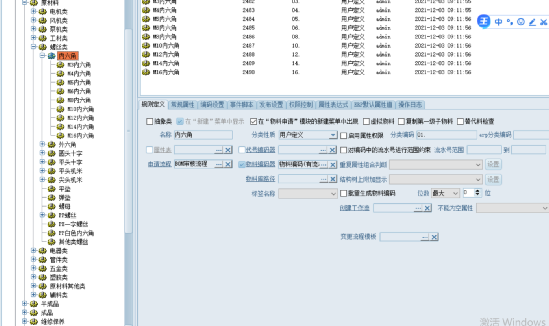

所有物料分類全部建立在對象分類里面的物料層級下，按照大分類加小分類以及子分類，根據編碼規則去制定，要是ERP分類里面沒有這個子層級的分類，需要把該分類歸屬為對應一個物料分類。

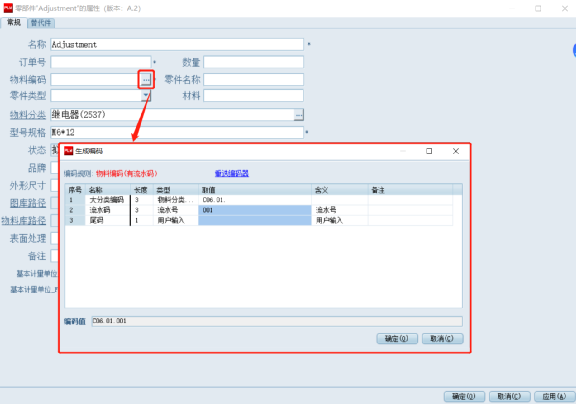

接著點擊物料編碼后的省略號，附加上流水號，確定即可申請到一位新的物料編碼。

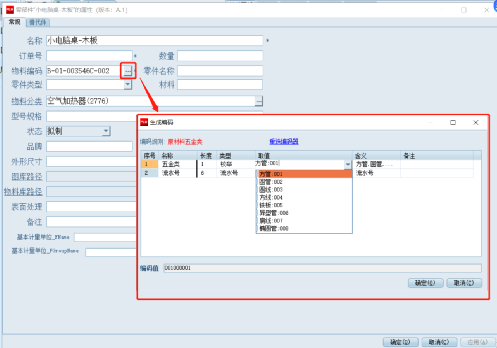

與ERP一模一樣的分類全部建立在對象分類里面的物料層級下，其他屬于這些物料的子分類再建立這個子分類的類別樹進行綁定。

標準物料庫建立，方便設計工程師在結構BOM基礎上，在PLM中修改BOM，添加物料。

標準物料：一般不允許工程師修改的物料。例如國標件、外購件等是典型的標準物料，行業標準件與企業標準件等也是標準物料，某些經常被引用的零部件、標準機型等自制件也能作為標準物料。

標準物料庫：標準物料庫是存放標準物料的地方，需要使用標準物料的時候可以通過【添加】命令把標準物料添加到產品工作區的BOM中。標準物料庫中的物料能夠被產品工作區中的產品引用，在產品工作區中的標準物料只是借用件，其原件依然在標準物料庫中。在產品工作區中刪除一個標準物料，只是移除引用關系，在產品工作區中不再顯示該標準物料，但該標準物料的原件不會被刪除。如需要修改或刪除標準物料，只有進入標準物料庫進行操作。

前期搭建會需要一定時間去整理物料庫，重復使用概率較高的，可放進標準物料庫里面管控，達到一種規范，后期方便借用該物料，具體操作如下：

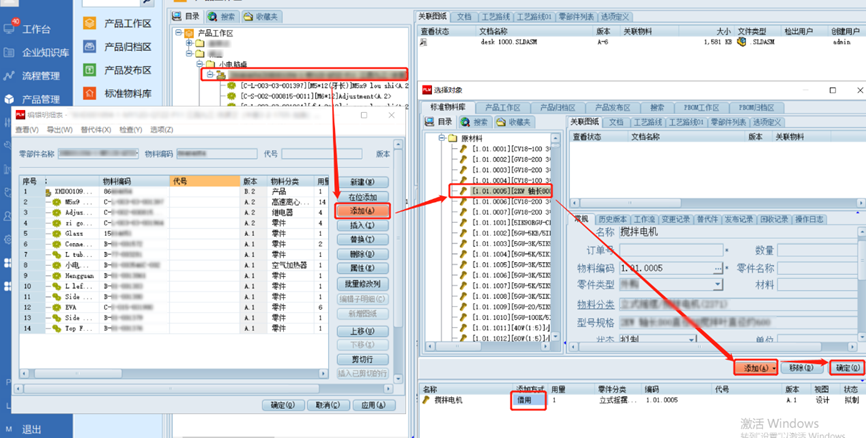

選擇總裝或部件的BOM→添加→選擇標準物料庫里面的物料→添加→確定即可添加一個已經存在的物料。
