隨著PLM系統的廣泛應用，有部分企業對如何開始著手使用PLM系統感到些許困惑。今天，讓我來為大家介紹一下：PLM系統中標準物料庫數據及關聯圖紙的整理方法！

第一:概念術語

品號（物料編碼）：物料在企業中的身份識別代碼，具有唯一性。

物料分類名稱：企業內部為方便業務、研發設計、采購、生產、品控、物流、售后等部門管理而為每一類物料（產品、半成品、原材料等）定義的具體分類名稱。

品號（編碼）規則：物料按照各級分類代碼組合成一段代碼，而這代碼及組合規則就稱之為品號規則或物料編碼規則。

第二：應用目的

為便于研發設計過程中工程師能夠快速調用已有的標準物料，快速設計，快速搭建BOM結構。

第三：事前設置

A：建立物料分類總表；

B：設置標準物料模板；

C：配置SolidWorks自定義屬性選項卡（本文將以SolidWorks格式標準件圖紙做應用說明）。

第四：應用操作說明

4.1：按物料分類表建立本地物料分類文件夾

參考企業現有物料分類表（大類-中類-小類），在本地電腦建立物料分類文件夾，例如：廣東A客戶研發中心標準化小組按照品號（物料編碼）D、E開頭的標準件、通用件分類建立相應各級分類文件夾。

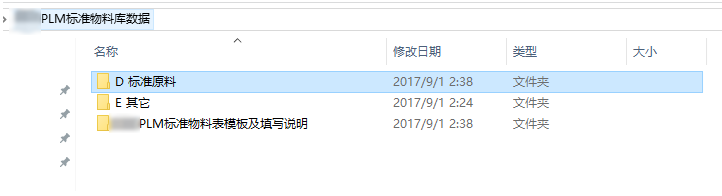

標準物料庫文件夾目錄示例如下：

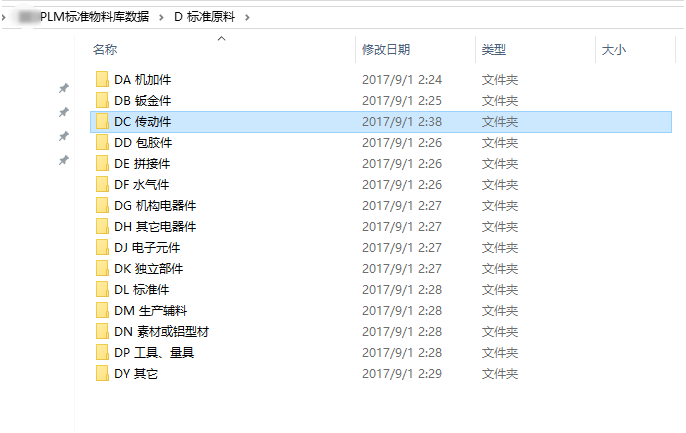

圖示：標準物料庫分類目錄-大類（物料庫數據表）

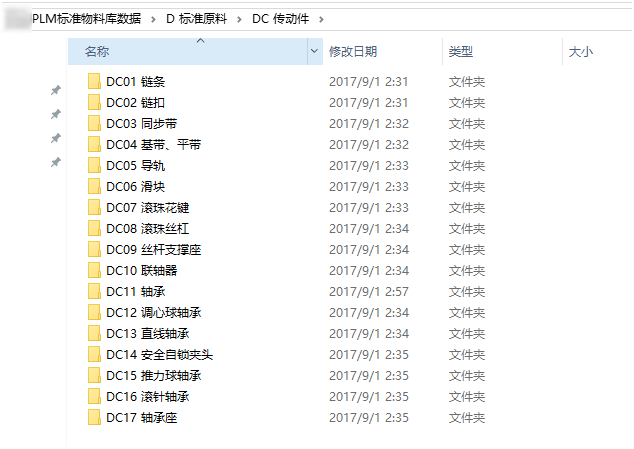

圖示：標準物料庫分類目錄-中類（物料庫數據表）

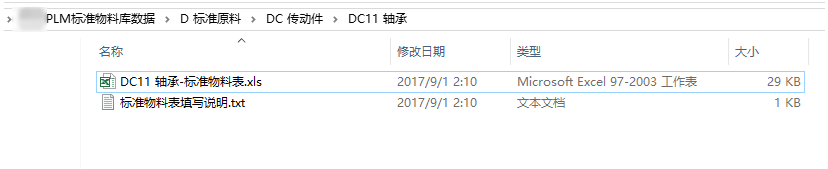

4.2 拷貝標準物料表模板至物料分類文件夾中

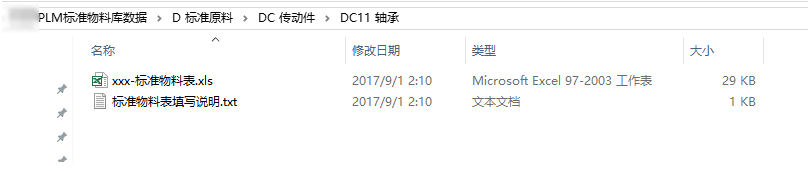

將“xxx-標準物料表.xls”、“標準物料表填寫說明.txt”拷貝至需要整理的物料分類文件夾中，準備整理物料及關聯圖紙。

4.3 整理物料數據，編制標準物料表

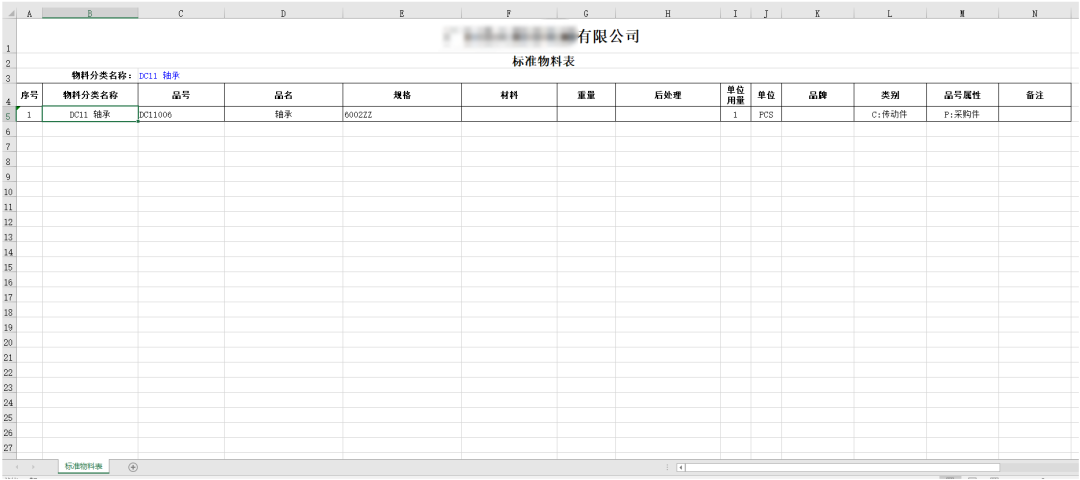

逐一梳理當前用到的每一類標準原料數據，并按填寫要求（標準物料表填寫說明.txt）編制各標準物料表（Excel表格），填寫示意如下圖所示：

關于標準物料表文件的命名，可參考如下樣式：DC11 軸承-標準物料表.xls

4.4 找齊物料對應的SW圖紙，并更新屬性信息

對照做好的標準物料表，找齊物料對應的SolidWorks圖紙，拷貝至對應物料分類文件夾中，再修改文件名稱，最后打開SolidWorks軟件逐一修改模型圖中的物料屬性信息。

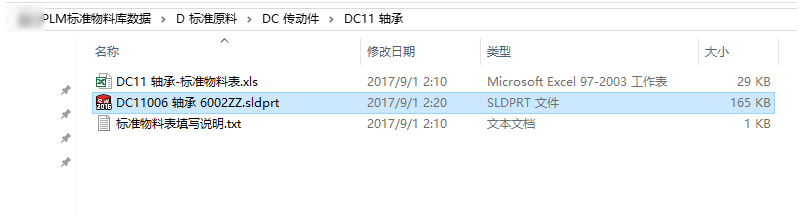

1)關于標準原料SolidWorks圖紙文件的命名，可參考如下樣式：DC11006 軸承 6002ZZ.sldprt

2)關于在SolidWorks軟件中修改模型圖中的物料屬性信息，請使用自定義屬性選項卡對照標準物料表來填寫相應屬性：品號、品名、規格、材料、重量、后處理、品牌、類別、品號屬性、備注。

操作方法：通過調用SolidWorks軟件界面右側的自定義屬性選項卡，先在下方選擇對應物料大類的自定義屬性選項卡，然后快速填寫物料屬性信息，之后點擊上方的“應用”按鈕，最后保存圖紙。

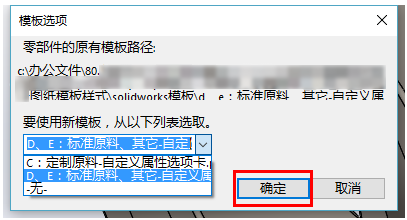

圖示：SolidWorks自定義屬性選項卡調用-1

圖示：SolidWorks自定義屬性選項卡調用-2

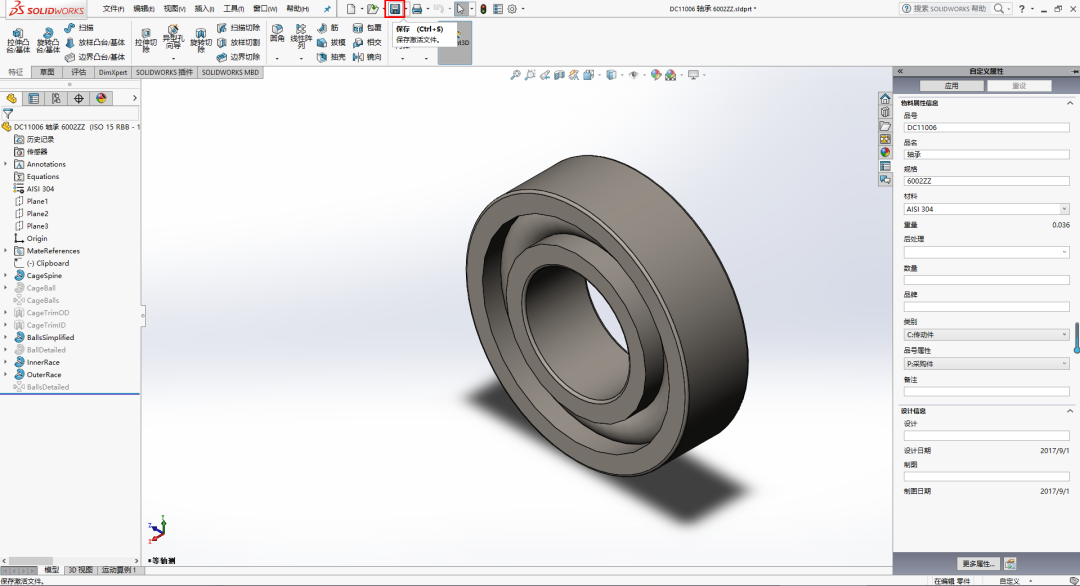

圖示：SolidWorks圖紙自定義屬性填寫

圖示：SolidWorks圖紙數據保存

品坤PLM系統實現了有效控制零部件數量和提高零部件重用率，從企業已有的零部件設計庫中快速找到符合要求的零部件設計，避免設計人員重復“發明”已經存在的零部件，實現了企業零部件管理的標準化、規范化，有效控制零部件數量，提高零部件重用率，降低產品成本，確保質量。
